Устройство ЭТМА НСП 200/9+2ТГ-20/500 У1 предназначено для горизонтального перемещения тяжеловесного оборудования по рельсам, в частности для перемещения трансформаторов, реакторов и другого электротехнического оборудования при выполнении электромонтажных и ремонтных работ.
Изготавливается по ТУ У 34.04624312.008-97. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицировано на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ 753 от 15.09.2009 г. Имеет декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Основные технические характеристики устройства ЭТМА НСП 200/9+2ТГ-20/500 У1 приведены в таблице.
Таблица
| Наименование оборудования и его параметры | Значение | |
| 1 | Общие характеристики устройства | |
| 1.1 | Усилие, развиваемое гитолкателями, тс | 20Ч2=40 |
| 1.2 | Рабочий ход гидротолкателей, мм | 0-500 |
| 1.3 | Скорость перемещения груза двумя гидротолкателями, мм/мин. | 900 |
| 1.4 | Управление гидротолкателями | раздельное |
| 1.5 | Напряжение питания трёхфазной сети переменного тока частотой 50 Гц, В | 380±10% |
| 1.6 | Состав устройства, шт.: | 1 2 4 |
| 1.7 | Масса устройства, кг, не более | 207 |
| 2 | Характеристики насосной станции НСП 200/9 | |
| 2.1 | Номинальное давление, МПа (кг/см2) | 20 (200) |
| 2.2 | Производительность, л/мин., номинальная | 9 |
| 2.3 | Число одновременно обслуживаемых гидротолкателей, шт. | 2 |
| 2.4 | Управление перемещением | ручное |
| 2.5 | Количество регулируемых потоков | 2 |
| 2.6 | Рабочая жидкость минеральное масло: | И-40А АМГ-10 |
| 2.7 | Мощность электродвигателя, кВт | 3 |
| 2.8 | Ёмкость масляного бака, л | 30 |
| 2.9 | Габаритные размеры, мм: | 520 420 580 |
| 2.10 | Масса без масла, кг, не более | 65 |
| 3 | Характеристики толкателя гидравлического ТГ-20/500 | |
| 3.1 | Усилие, развиваемое гидротолкателем (при давлении 20 МПа), тс | 20 |
| 3.2 | Рабочий ход поршня, мм | 500 |
| 3.3 | Количество гидроцилиндров в одном гидротолкателе, шт. | 2 |
| 3.4 | Наличие гидровозврата поршня | да |
| 3.5 | Тип рельса для захвата гидротолкателем | Р65 ГОСТ 8161 Р75 ГОСТ 16210 |
| 3.6 | Габаритные размеры, мм: | 1100 790 |
| 3.7 | Масса, кг, не более | 65 |
| 4 | Характеристики рукавов высокого давления | |
| 4.1 | Номинальное давление, МПа (кг/см2) | 25 (250) |
| 4.2 | Условный проход, мм | 8 |
| 4.3 | Присоединительный размер гайки | М20Ч1,5 |
| 4.4 | Количество рукавов высокого давления L=8 м*, шт. | 4 |
| 4.5 | Масса рукавов высокого давления, кг, не более | 12 |
* Стандартная длина поставки. По дополнительному требованию Заказчика поставка рукавов осуществляется любой длины, кратной 1 м.
Устройство состоит из насосной станции, 2-х гидротолкателей и соединительных рукавов высокого давления. Указанный комплект поставляется с эксплуатационной документацией и упаковывается в тару с комплектом ЗИП на гарантийный срок эксплуатации.
Устройство в целом
Устройство обеспечивает максимальное усилие при перемещении 40 тс со скоростью до 900 мм/мин.

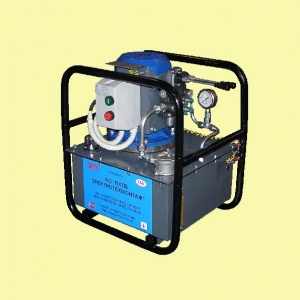

Насосная станция
Насосная станция работает в режиме раздельного управления потоками с номинальным давлением 20 МПа и производительностью до 9 л/мин.

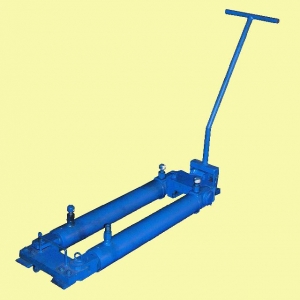

Толкатели гидравлические
Толкатели с гидровозвратом. Состоят из двух гидроцилиндров, упорной планки и клинозажимного устройства, которое обеспечивает захват за рельсы типа Р 65 и Р 75.
Рукава высокого давления
Рукава высокого давления с присоединением гайки М20Ч1,5 и конусным уплотнением.
По дополнительному требованию Заказчика возможна поставка БРС (быстроразъемных соединений) к рукавам высокого давления.
