Устройство для монтажа тяжеловесного оборудования ЭТМА НСП 400/5,5+4ДГ-200М У1 предназначено для подъёма тяжеловесного оборудования при выполнении строительно-монтажных работ, в частности для подъёма и перемещения трансформаторов, реакторов и другого электротехнического оборудования при выполнении электромонтажных и ремонтных работ.
Изготавливается по ТУ У 34.04624312.008-97. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицировано на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ 753 от 15.09.2009 г. Имеет декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Основные технические характеристики устройства ЭТМА НСП 400/5,5+4ДГ-200М У1 приведены в таблице.
Таблица
| Наименование параметра | Значение | |
| 1 | Общие характеристики устройства | |
| 1.1 | Грузоподъёмность гидродомкратов, тс | 200х4=800 |
| 1.2 | Высота подъёма гидродомкратов, мм | 0-150 |
| 1.3 | Номинальная скорость подъёма гидродомкратов, мм/мин. | 40 |
| 1.4 | Состав устройства, шт.: | 1 4 5 1 |
| 1.5 | Масса устройства, кг, не более | 572 |
| 2 | Характеристики насосной станции НСП 400/5,5 | |
| 2.1 | Номинальное давление при работе с гидродомкратами, МПа (кг/см2) | 40 (400) |
| 2.2 | Производительность при работе с гидродомкратами, л/мин. | 5,5 |
| 2.3 | Количество одновременно обслуживаемых гидродомкратов, шт. | 4 |
| 2.4 | Управление подъёмом | ручное |
| 2.5 | Рабочая жидкость минеральное масло: | И40А АМГ-10 |
| 2.6 | Размещением станции | на колёсах |
| 2.7 | Мощность электродвигателя, кВт | 4 |
| 2.8 | Ёмкость масляного бака, л | 50 |
| 2.9 | Габаритные размеры, мм: | 590 510 900 |
| 2.10 | Масса, кг, не более: | 110 160 |
| 3 | Характеристики гидравлического домкрата ДГ-200М | |
| 3.1 | Грузоподъемность, тс (при давлении 40 МПа) | 200 |
| 3.2 | Рабочий ход поршня, мм | 0-150 |
| 3.3 | Номинальное давление, МПа (кг/см2) | 40 (400) |
| 3.4 | Габаритные размеры, мм: | 250 310 370 |
| 3.5 | Масса, кг, не более | 112 |
| 4. | Характеристики рукавов высокого давления | |
| 4.1 | Номинальное давление, МПа (кг/см2) | 40 (400) |
| 4.2 | Условный проход, мм | 8 |
| 4.3 | Присоединительный размер гайки | " |
| 4.4 | Количество рукавов высокого давления, шт.: | 1 4 |
| 4.5 | Масса, кг, не более | 13,5 |
* Стандартная длина поставки. По дополнительному требованию Заказчика поставка рукавов осуществляется любой длины, кратной 1 м.
Стандартный комплект состоит из насосной станции, 4-х гидродомкратов с обратными клапанами и соединительных рукавов высокого давления. Указанный комплект поставляется с эксплуатационной документацией и упаковывается в тару.
Устройство в целом
Устройство осуществляет подъём тяжеловесного оборудования. Максимальное суммарное усилие при подъёме 800 тс со скоростью 40 мм/мин.
Насосная станция устройства выполнена на колёсах, что значительно упрощает её перемещение во время выполнения работ.

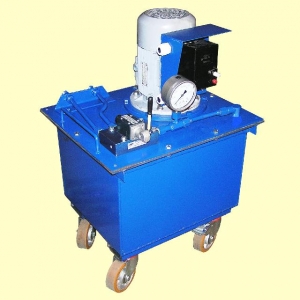

Насосная станция
Насосная станция с радиально-поршневым насосом работает с номинальным давлением 40 МПа и производительностью до 5,5 л/мин. в режиме подъёма тяжеловесного оборудования.

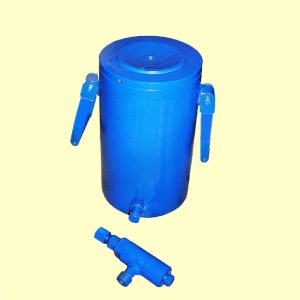

Гидродомкраты
Гидродомкраты конструктивно выполнены без гидровозврата. Для предотвращения опускания поршня в аварийных режимах (обрыв рукавов высокого давления, разгерметизации напорной магистрали и пр.) они снабжены клапанами обратными управляемыми.
Рукава высокого давления
Рукава с присоединением гайки ".
По дополнительному требованию Заказчика возможна поставка БРС (быстроразъёмных соединений) к рукавам высокого давления.
