Предназначено для подпрессовки обмоток силовых трансформаторов.
Используется при монтаже и ремонте силовых трансформаторов.
Изготавливается по ТУ У 34.04624312.008-97. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицировано на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ 753 от 15.09.2009 г. Имеет декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».

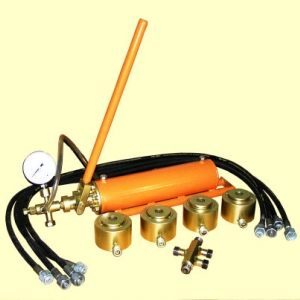

Устройство состоит из ручной насосной станции, насосной станции с электроприводом, четырёх гидродомкратов, распределителей, дросселя, комплекта рукавов высокого давления.
Устройство предназначено для подпрессовки обмоток трансформатора и работает при давлении 350 кгс/см2. Заполнение системы рабочей жидкостью и установление рабочего давления в системе 40 кгс/см2производится насосной станцией с электроприводом, которая затем выключается, и дальнейшая работа с гидродомкратами в режиме подпрессовки обмоток производится ручной насосной станцией. Дроссель в системе необходим для подачи масла от насосной станции с электроприводом к гидродомкратам при давлении 40 кгс/см2, исключения подачи давления 350 кгс/см2 на станцию с электроприводом и возврата масла из полостей гидродомкратов в насосную станцию с электроприводом через дроссель при открытии вентиля дросселя.
Основные технические характеристики устройства ЭТМА ГМ-17х4/35 РМ У1 приведены в таблице.
Таблица
| Наименование оборудования и его параметры | Значение параметра | |
| 1 | Общие характеристики устройства | |
| 1.1 | Грузоподъёмность гидродомкратов при давлении 35 МПа, тс | 17х4=68 |
| 1.2 | Номинальное давление при работе с гидродомкратами ДГ-17, МПа (кг/см2) | 35 (350) |
| 1.3 | Рабочий ход гидродомкратов, мм | 0-40 |
| 1.4 | Состав устройства, шт.: | 1 1 4 1 2 9 |
| 1.5 | Масса устройства, кг, не более | 120 |
| 2 | Характеристики насосной станции с электроприводом | |
| 2.1 | Максимальное давление, МПа (кг/см2) | 20 (200) |
| 2.2 | Рабочее давление, МПа (кг/см2) | 4 (40) |
| 2.3 | Производительность, л/мин. | 1,74 |
| 2.4 | Управление | ручное |
| 2.5 | Рабочая жидкость - минеральное масло: | И-20А, И-40А АМГ-10 |
| 2.6 | Ёмкость масляного бака, л | 30 |
| 2.7 | Габаритные размеры, мм: | 500 420 650 |
| 2.8 | Масса без масла, кг, не более | 65 |
| 3 | Характеристики ручной насосной станции | |
| 3.1 | Максимальное давление, МПа (кг/см2) | 50 (500) |
| 3.2 | Рабочее давление, МПа (кг/см2) | 35 (350) |
| 3.3 | Рабочий объём, см3 | 4,2 |
| 3.4 | Число одновременно обслуживаемых гидродомкратов, шт. | 1-4 |
| 3.5 | Управление подъёмом | ручное |
| 3.6 | Рабочая жидкость - минеральное масло: | И-20А, И-40А АМГ-10 |
| 3.7 | Ёмкость масляного бака, л | 1,6 |
| 3.8 | Габаритные размеры, мм: | 600 110 540 |
| 3.9 | Масса с маслом, кг, не более | 10 |
| 4 | Характеристики гидродомкрата ДГ-17 | |
| 4.1 | Грузоподъёмность при давлении 35 МПа, тс | 17 |
| 4.2 | Номинальное давление, МПа (кг/см2) | 35 (350) |
| 4.3 | Рабочий ход, мм | 0-40 |
| 4.4 | Габаритные размеры, мм: | 160 110 80 |
| 4.5 | Масса, кг, не более | 5 |
| 5 | Характеристики рукавов высокого давления | |
| 5.1 | Номинальное давление, МПа (кг/см2) | 35 (350) |
| 5.2 | РВД L=15 м: | М20х1,5 1 |
| 5.3 | РВД L=2 м: | М20х1,5 7 |
| 5.4 | РВД L=1 м: | К1/4 1 |
| 5.5 | Масса, кг, не более | 23 |
| 6 | Характеристики дросселя | |
| 6.1 | Максимальное давление, МПа (кг/см2) | 40 (400) |
| 6.2 | Условный проход, мм | 8 |
| 6.3 | Присоединительный размер | G3/8 |
| 6.4 | Габаритные размеры, мм, не более: | 77 25 68 |
| 6.5 | Масса, кг, не более | 0,36 |
