Устройство ЭТМА НСП 400:200/5,5:15+4ДГ-100В+2ТГ-20/500 У1 предназначено для подъёма и горизонтального перемещения тяжеловесного оборудования по рельсам, в частности для подъёма и перемещения трансформаторов, реакторов и другого электротехнического оборудования при выполнении электромонтажных и ремонтных работ.
Изготавливается по ТУ У 34.04624312.008-97. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицировано на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ 753 от 15.09.2009 г. Имеет декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Основные технические характеристики устройства ЭТМА НСП 400:200/5,5:15+4ДГ-100В+2ТГ-20/500 У1 приведены в таблице.
Таблица
| Наименование оборудования и его параметры | Значение параметра | |
| 1 | Общие характеристики устройства | |
| 1.1 | Грузоподъёмность гидродомкратов, тс | 100Ч4=400 |
| 1.2 | Усилие, развиваемое гидротолкателями, тс | 20Ч2=40 |
| 1.3 | Высота подъёма гидродомкратов, мм | 0-160 |
| 1.4 | Длина хода гидротолкателей, мм | 0-500 |
| 1.5 | Номинальная скорость, мм/мин.:
| 53 750 |
| 1.6 | Состав устройства, шт.:
|
2 |
| 1.7 | Масса, кг, не более | 635 |
| 2 | Характеристики насосной станции НСП 400:200/5,5:15 | |
| 2.1 | Номинальное давление, МПа (кг/см2):
| 40 (400) 20 (200) |
| 2.2 | Производительность, л/мин.:
| 5,5 15 |
| 2.3 | Число одновременно обслуживаемых, шт.:
| 4 2 |
| 2.4 | Управление подъёмом и перемещением | ручное |
| 2.5 | Рабочая жидкость минеральное масло:
| И-40А АМГ-10 |
| 2.6 | Размещение станции | на колёсах |
| 2.7 | Мощность электродвигателя, кВт | 5,5 |
| 2.8 | Ёмкость масляного бака, л | 70 |
| 2.9 | Габаритные размеры, мм:
| 770 620 940 |
| 2.10 | Масса, кг, не более:
| 220 270 |
| 3 | Характеристики гидродомкрата ДГ-100В | |
| 3.1 | Грузоподъёмность, тс (при давлении 40 МПа) | 100 |
| 3.2 | Ход поршня, мм | 0-160 |
| 3.3 | Диаметр поршня, мм | 110 |
| 3.4 | Наличие гидровозврата поршня | да |
| 3.5 | Габаритные размеры, мм:
| 200 270 340 |
| 3.6 | Масса, кг, не более | 64 |
| 4 | Характеристики толкателя гидравлического ТГ-20/500 | |
| 4.1 | Усилие, развиваемое гидротолкателем (при давлении 20 МПа), тс | 20 |
| 4.2 | Длина хода поршня, мм | 0-500 |
| 4.3 | Диаметр поршня, мм | 80 |
| 4.4 | Количество гидроцилиндров в одном гидротолкателе, шт. | 2 |
| 4.5 | Наличие гидровозврата поршня | да |
| 4.6 | Тип рельса для захвата гидротолкателем | Р 65 ГОСТ 8161, Р 75 ГОСТ 16210 |
| 4.7 | Габаритные размеры, мм:
|
790 |
| 4.8 | Масса, кг, не более | 65 |
| 5 | Характеристики рукавов высокого давления | |
| 5.1 | Номинальное давление, МПа (кг/см2) | 40 (400) |
| 5.2 | Условный проход, мм | 8 или 10 |
| 5.3 | Присоединительный размер гайки | " |
| 5.4 | Количество рукавов высокого давления, шт.
| 2 8 |
| 5.5 | Масса рукавов высокого давления, кг, не более | 27 |
* Стандартная длина поставки. По дополнительному требованию Заказчика поставка рукавов осуществляется любой длины, кратной 1 м.
Устройство состоит из насосной станции, 4-х гидродомкратов, 2-х гидротолкателей, распределителей и соединительных рукавов высокого давления. Указанный комплект поставляется с эксплуатационной документацией и упаковывается в тару.
Устройство в целом
Устройство совмещает две функции: подъём и перемещение тяжеловесного оборудования. Максимальное суммарное усилие при подъёме 400 тс со скоростью 53 мм/мин. и максимальное усилие при перемещении 40 тс со скоростью до 750 мм/мин.

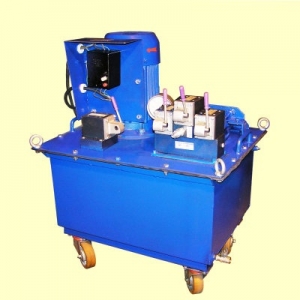

Насосная станция устройства выполнена на колёсах, что значительно упрощает её перемещение во время выполнения работ.
Насосная станция
Насосная станция со сдвоенным радиально-поршневым насосом работает в двух режимах:
- с номинальным давлением 20 МПа и производительностью до 15 л/мин. в режиме перемещения тяжеловесного оборудования;
- с номинальным давлением 40 МПа и производительностью до 5,5 л/мин. в режиме подъёма тяжеловесного оборудования.
Гидродомкраты
Гидродомкраты конструктивно выполнены с гидровозвратом. Для предотвращения опускания поршня в аварийных режимах (обрыв рукавов высокого давления, разгерметизации напорной магистрали и пр.) они снабжены клапанами обратными управляемыми.
Гидротолкатели
Гидротолкатели с гидровозвратом. Состоят из двух гидроцилиндров, упорной планки и клинозажимного устройства, которое обеспечивает захват за рельсы типа Р 65 и Р 75.
Рукава высокого давления
Рукава с присоединением гайки ".
По дополнительному заказу устройство комплектуется:
- БРС (быстроразъёмными соединениями);
- дросселями для раздельного регулирования подачи масла на гидродомкраты.
