Предназначено для перемещения тяжеловесного оборудования по рельсам при выполнении строительно-монтажных и ремонтных работ.
Изготавливается по ТУ У 34.04624312.008-97. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицировано на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ 753 от 15.09.2009 г. Имеет декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Основные технические характеристики устройства ЭТМА ПГТ-1М У1 приведены в таблице.
Таблица
| Наименование оборудования и его параметры | Значение параметра | |
| 1 | Общие характеристики устройства | |
| 1.1 | Усилие, развиваемое гидротолкателями, тс | 24,5х2=49 |
1.2 | Рабочий ход гидротолкателей, мм | 0-710 |
| 1.3 | Скорость перемещения груза двумя гидротолкателями, мм/мин. | 500 |
| 1.4 | Напряжение питания трёхфазной сети переменного тока частотой 50 Гц, В | 380±10% |
| 1.5 | Состав устройства, шт.: | 1 2 6 2 |
| 1.6 | Масса устройства без масла, кг, не более | 670 |
| 2 | Характеристики маслостанции | |
| 2.1 | Номинальное давление, МПа (кг/см2) | 20 (200) |
| 2.2 | Производительность, л/мин. | 21 |
| 2.3 | Число одновременно обслуживаемых гидротолкателей, шт. | 2 |
| 2.4 | Рабочая жидкость | турбинное масло Т22 |
| 2.5 | Количество рабочей жидкости, л | 50 |
| 2.6 | Мощность электродвигателя, кВт | 7,5 |
| 2.7 | Габаритные размеры, мм: |
1130 |
| 2.8 | Масса без масла, кг, не более | 260 |
| 3 | Характеристики гидротолкателя | |
| 3.1 | Усилие, развиваемое гидротолкателем (при давлении 20 МПа), тс | 24,5 |
| 3.2 | Рабочий ход гидротолкателя, мм | 0-710 |
| 3.3 | Наличие гидровозврата поршня | да |
| 3.4 | Габаритные размеры, мм: | 1275 146 |
| 3.5 | Масса гидротолкателя, кг, не более | 197 |
| 4 | Характеристики рукавов высокого давления | |
| 4.1 | Номинальное давление, МПа (кг/см2) | 20 (200) |
| 4.2 | Условный проход, мм | 8 |
| 4.3 | Количество рукавов высокого давления, шт.: | 4 2 |
| 4.4 | Масса рукавов высокого давления, кг, не более | 15 |
| * - Длина рукавов высокого давления уточняется Заказчиком при поставке. | ||
Особенности конструкции

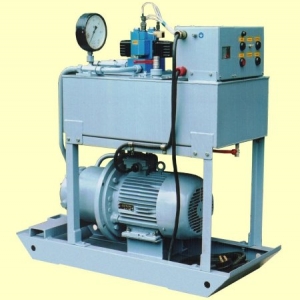

Устройство состоит из маслостанции, 2-х гидротолкателей, распределителей и соединительных рукавов высокого давления. Указанный комплект поставляется с эксплуатационной документацией и упаковывается в тару.
В качестве рабочей жидкости для маслостанции и гидротолкателей используется турбинное масло Т22.
По дополнительному заказу устройство комплектуется БРС (быстроразъёмными соединениями).
