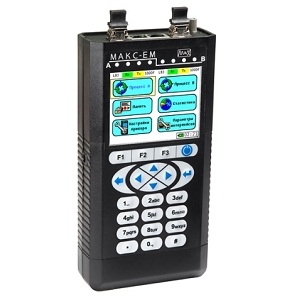

Тестер-анализатор пакетных сетей МАКС-ЕМ предназначен для контроля и диагностики параметров качества современных систем связи на основе технологии IP, а также для выполнения измерений параметров сетей передачи данных на соответствие требованиям приказа Мининформсвязи № 113 от 27.09.2007 г. и проверки качества обслуживания абонентов. Контроль параметров транспортных потоков сетей Ethernet, Fast Ethernet и Gigabit Ethernet проводится в соответствии с международными рекомендациями.

МАКС-ЕМ внесен в государственный реестр средств измерений (RU.C.35.112.А №63400).

Анализатор позволяет тестировать каналы передачи данных при проведении пусконаладочных и ремонтных работ на сетях Ethernet и Gigabit Ethernet.

МАКС-ЕМ является прибором нового поколения, сочетая в себе простоту и удобство управления с широкой функциональностью. Пользователю предоставляется возможность выбора необходимых ему опций. Прибор необходим, прежде всего, техническим специалистам или монтажникам сетей, инженерам, ответственным за транспортные сервисы, операторам связи и контролирующим организациям для документированного подтверждения требуемого и оговоренного качества сервиса.

Основные функции

• параллельное тестирование двух интерфейсов Ethernet/Gigabit Ethernet;
• генерация/анализ трафика на канальном, сетевом уровнях и выше с установкой нагрузки, битов приоритета ToS/DSCP, длины пакетов, настройкой MAC-адресов и IP-адресов источника и получателя и иных полей пакетов;
• одновременная генерация нескольких потоков с разными настройками полей канального и сетевого уровня;
• сбор и отображение различной статистической информации по принимаемому и передаваемому трафику;
• тестирование в соответствии с рекомендациями RFC-2544, RFC-3393;
• контроль связности каналов и маршрутов на уровне IP: эхо-тестирование (ping), маршрут (traceroute), DNS;
• организация шлейфа на физическом, канальном и сетевом уровнях с перестановкой либо заменой полей MAC, IP и других;
• организация соединения с одного измерительного порта на другой с параллельным сбором статистики в режиме мониторинга;
• фильтрация трафика на канальном и сетевом уровнях;
• поддержка протокола эксплуатации, администрирования и обслуживания (ОАМ) по Ethernet с возможностью удаленного включение шлейфа;
• диагностика неисправностей медного кабеля (состояния кабеля, расстояния до дефекта, перекрестности витых пар и т.д.);
• поддержка протокола разрешения адресов (ARP);
• поддержка протокола динамической конфигурации узла (DHCP);
• поддержка мультипротокольной коммутации по меткам (MPLS);
• измерение вариации задержки пакетов (PDV);
• измерение коэффициента битовых ошибок (BER);
• тестирование в многопоточном режиме;
• удаленное управление через порт USB, либо по дополнительному стыку Ethernet из программы удаленного управления;
• возможность смены микрокода пользователем;
• поддержка русского и английского интерфейса меню прибора и программы удаленного управления.

Опции прибора

Отличительные признаки

Прибор МАКС-ЕМ является идеальным решением для тестирования и проверки элементов и услуг сетей Ethernet.

Прибор выполнен в достаточно легком и компактном едином корпусе, обладающем высокой прочностью и надежностью конструкции, а также дающем значительную мобильность его использования. Он оптимизирован для полевых условий, так как является портативным и простым в применении.

Прибор практически мгновенно загружается и конфигурируется. Имеет удобный, интуитивно понятный пользовательский интерфейс, не перегруженный излишними настройками, при этом дающий пользователю все необходимые возможности регулировок.

Возможности тестирования

С помощью прибора МАКС-ЕМ можно проводить тесты как с настройками, предустановленными в соответствии с рекомендованными значениями, так и гибко сконфигурированными под определенные условия.

Наличие двух измерительных портов позволяет подключиться сразу к двум интерфейсам и измерять параметры оборудования при передаче данных с порта на порт. Также может быть сконфигурирована схема тестирования канала до удаленного узла сети с установкой шлейфа за ним.

Тесты RFC-2544 предоставляют в распоряжение операторов средство для полной проверки и оценки параметров производительности сетей Ethernet, обеспечивая всестороннее тестирование, что является критически важным для определения параметров производительности при подписании соглашения об уровне качества предоставления услуги (SLA) с заказчиком или при поиске неисправностей и обслуживании линий и сетей.

Рекомендация RFC-2544

Прибор МАКС-ЕМ позволяет проводить измерения параметров производительности сетей Ethernet по рекомендации RFC-2544. В автоматизированный сценарий измерений входят следующие тесты:

• пропускной способности;
• задержки распространения пакетов;
• зависимости уровня потерь пакетов от загрузки канала;
• определение времени предельной нагрузки сетевого канала.

Каждый тест позволяет проверить определенные параметры, описанные в соглашении об уровне качества предоставления услуги (SLA). По результатам тестирования формируются отчеты в графическом и табличном виде, которые могут быть перенесены на ПК.

Отчеты

Прибор формирует отчеты:

• текущих результатов для оперативного контроля параметров с выводом на дисплей в реальном времени;
• статистических данных на текущий момент времени от начала измерений с выводом на дисплей в реальном времени;
• итоговых статистических отчетов за весь сеанс измерений с возможностью сохранения их в энергонезависимую память прибора, а также на ПК в формате *.pdf с помощью программы удаленного управления.
